Модель: ZF7A-126 / ZF7A-145/T3150-40
Этот пружинный КРУЭ 145кВ/3150А/40кА очень похож на дизайн 72.5кВ. Он также был протестирован как KEMA в Голландии, так и CESI в Италии. Продукт характеризуется общей трехфазной конструкцией, пружинным/пружинным механизмом, превосходными изоляционными и прерывающими способностями. Для этого типа дизайна в эксплуатацию введено более 14,000 ячеек КРУЭ на электростанциях и в сетях передачи по всему миру.
- Основные характеристики

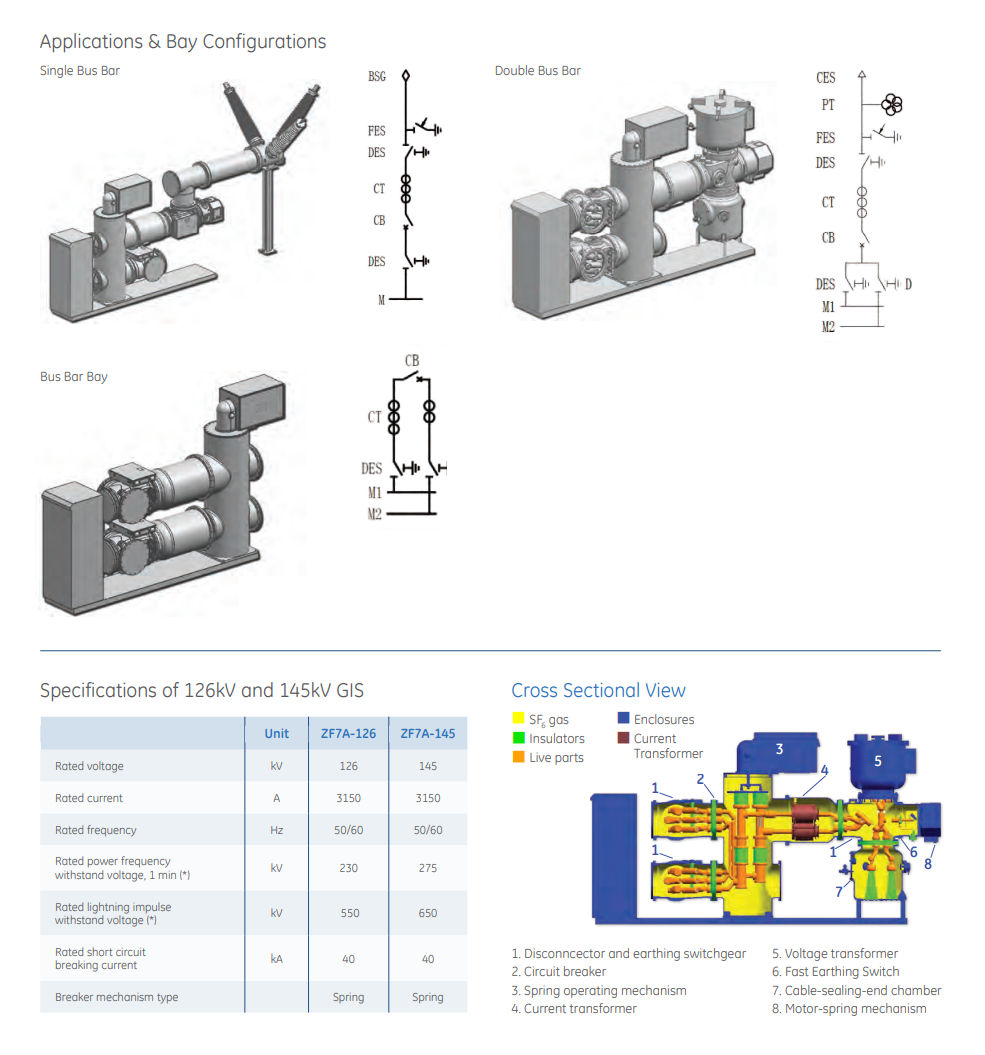

- Общая одно- и двухшиновая конфигурация для 3 фаз
- Компактный КРУЭ с уменьшенными размерами: Д x Ш x В: 6600мм x 800мм x 3150мм
- Автоматический выключатель с пружинным приводом, тип CT20
- Разъединитель и заземляющий выключатель (DES)
- DES оснащен моторным приводом
- Быстрый заземляющий выключатель (FES) оснащен пружинным механизмом
- 20-летний цикл технического обслуживания
- Встроенные заземляющие выключатели
- Эксклюзивная технология уплотнения (менее 0.5% утечки в год)

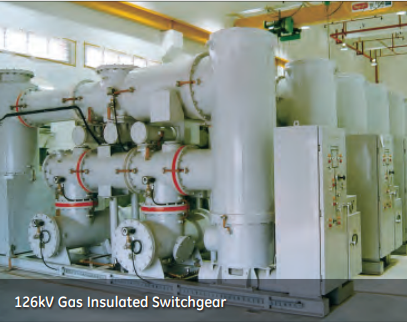

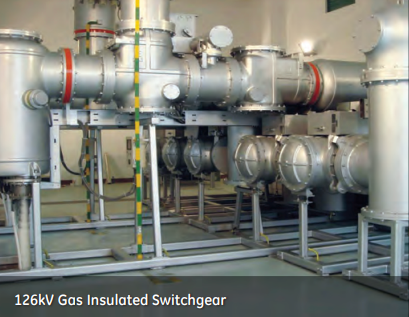

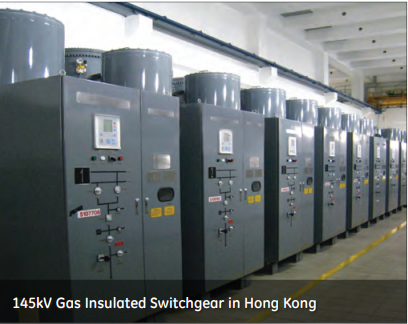

- Подходит для внутренних подстанций до 145кВ, 40кА, 3150А
- Полностью собранная ячейка помещается в один стандартный контейнер для перевозки
Преимущества
- Большой изоляционный запас: Интенсивность электрического поля на поверхностях изоляционных частей и проводников рассчитана таким образом, чтобы поддерживать низкий, надежный уровень за счет оптимизации профилей электродов, используемых материалов и технологий производства.
- Отличные свойства отключения: Прерывающее устройство использует передовые технологии гашения дуги, используя как энергию дуги, так и энергию пружинного механизма, что позволяет надежно прерывать токи короткого замыкания и нагрузки на всех уровнях до номинальных значений.
- Отличная сейсмостойкость: Общий дизайн характеризуется простотой конструкции, легкостью и низким центром тяжести, что обеспечивает отличную устойчивость к сейсмическим воздействиям.
